Технический регламент и область применения стандарта ASME B16.47
Настоящий международный технический стандарт устанавливает строгие требования к номинальным значениям давления и температуры, выбору материалов, геометрическим допускам, процедурам маркировки и методам испытаний трубных фланцев больших диаметров (номинальные размеры от NPS 26 до NPS 60). Поставки высококачественного металлопроката, соответствующего данным спецификациям, осуществляет компания EV Group China.
Стандарт охватывает широкий спектр классов давления: 75, 150, 300, 400, 600 и 900. Документация описывает требования в двух системах исчисления: SI (метрическая) и общепринятые единицы США (дюймовая система), при этом диаметры болтовых отверстий и крепежных элементов стандартизированы в дюймах.

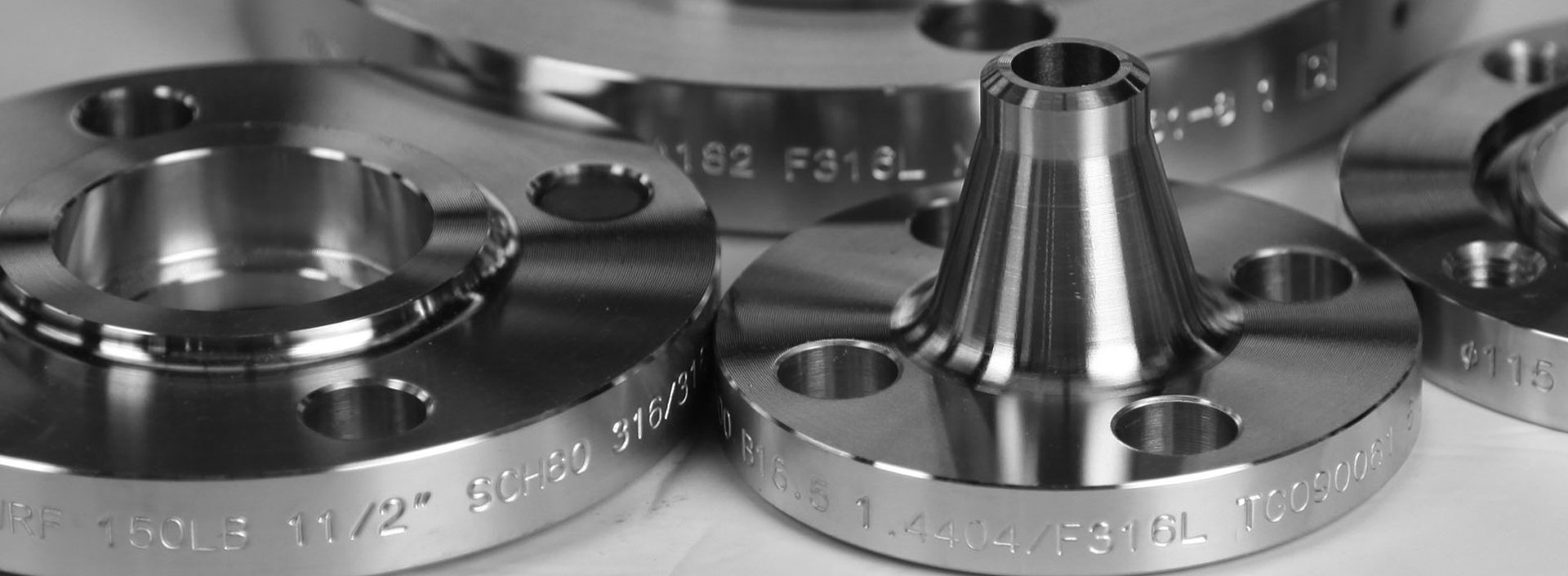

Техническая документация включает детальные спецификации для следующих категорий изделий:
- Фланцы, изготовленные методами ковки или литья.
- Глухие фланцы, произведенные из кованых, литых или листовых заготовок.
EV Group China обращает внимание, что стандарт также содержит рекомендации по проектированию фланцевых соединений, выбору прокладочных материалов и правилам монтажа. Важно учитывать, что метрические и дюймовые значения не являются прямолинейными аналогами — для обеспечения герметичности узла необходимо использовать только одну выбранную систему единиц.
Классификация серий фланцев: серия A и серия B
Согласно ASME B16.47, производство фланцев больших диаметров ведется в двух конструктивных сериях:
Серия A: Фланцы общего назначения, обладающие повышенной жесткостью и увеличенным количеством крепежных отверстий. Оптимальны для новых магистральных трубопроводов, где требуются высокие показатели сопротивления внешним нагрузкам.
Серия B: Компактные фланцевые соединения, характеризующиеся меньшим диаметром болтовых отверстий. Данные изделия чаще применяются при модернизации существующих систем или в условиях ограниченного пространства.
Инженеры EV Group China подчеркивают: данные серии конструктивно не являются взаимозаменяемыми. При выборе запорной арматуры и фланцевых компонентов необходимо строго придерживаться проектной серии, чтобы избежать несовместимости оборудования.
Маркировка и номинальные параметры
Обозначение изделий строится на основе класса давления (Class) и номинального диаметра (NPS). Индекс NPS является эталонным значением, где соотношение к метрическому DN рассчитывается как DN = 25 × NPS.
